Procédure de détection de défaut des filtres moléculaires
L’acétone est un solvant facile et rapide à évaporer à température ambiante, c’est un bon traceur pour estimer le degré de défaut des filtres moléculaires. Cette procédure présente deux moyens d’évaluation de défaut des filtres à carbone activé. Après évaporation d’une faible quantité d’acétone dans l’appareil, il est possible d’utiliser soit un tube de détection acétone, soit un détecteur PID. Ainsi, vous pouvez déterminer si un changement de filtre est nécessaire.
Détection de défaut de filtre avec tubes colorimétriques
Liste du matériel nécessaire :
- Environ 5 ml d’acétone (non fourni)
- Papier absorbant (non fourni)
- Coupelle ou creuset (non fourni)
- Flexible en Tygon (fourni). Ne pas utiliser d’autres matières, tel le silicone, qui pourrait adsorber l’acétone et fausser la mesure
- Pompe de prélèvement (non fourni)
- Tube colorimétrique (non fourni)
La liste des équipements non fournis par Erlab peut être achetée auprès de différents fabricants tels que Gastec, Draeger, RAE System ou leurs distributeurs agrées.
Toujours associer pompe et tube de même marque.
Ref. tube Gastec : 151 L (2 coups de pompe)
Ref. tube Drager : 81 03 381 (1 coup de pompe)
Ref tube RAE : 10-111-40 (100cc à prélever)
Déposer les carters de protection,
seulement pour les hottes et les armoires.

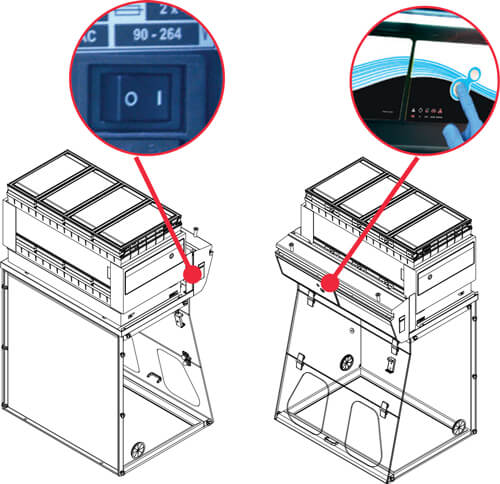

Mettre la hotte et l’armoire sous tension
puis démarrer la ventilation.

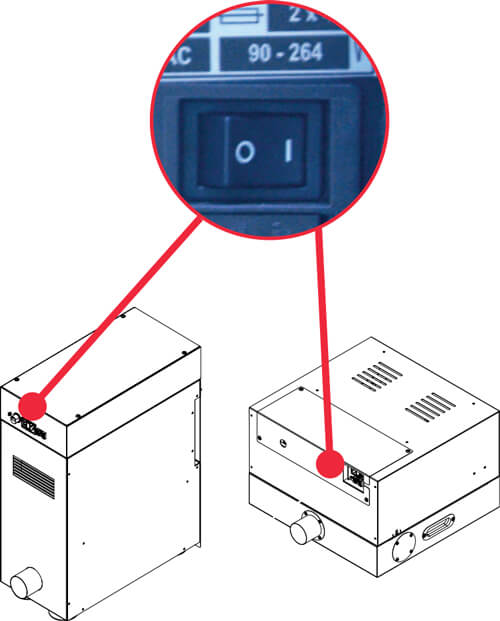

Mettre le chemtrap H et V sous tension, la ventilation s’allume.

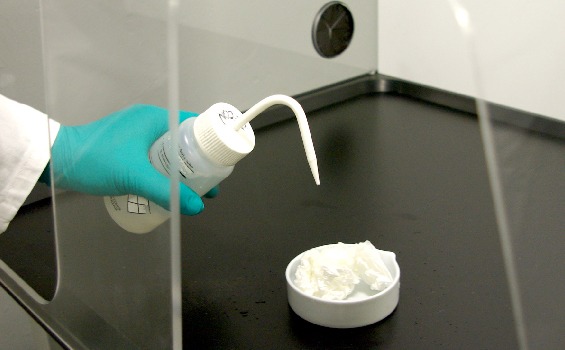

Imbiber un papier enroulé dans un contenant placé
à l’intérieur de votre hotte, armoire ou de votre
armoire de sécurité.
5 ml d’acétone (min 98%) par colonne de filtration.
Exemple, pour un appareil à 3 colonnes de filtration (Captair 483), imbiber 15 ml d’acétone sur du papier absorbant.

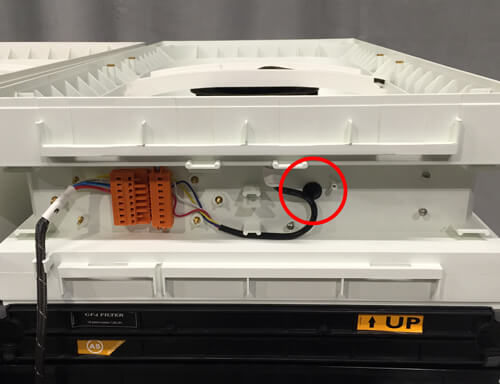

Après avoir retiré le bouchon du port de prélèvement, connecter le flexible au module de ventilation.
Après avoir retiré le bouchon du port de prélèvement, connecter le flexible au module de ventilation.

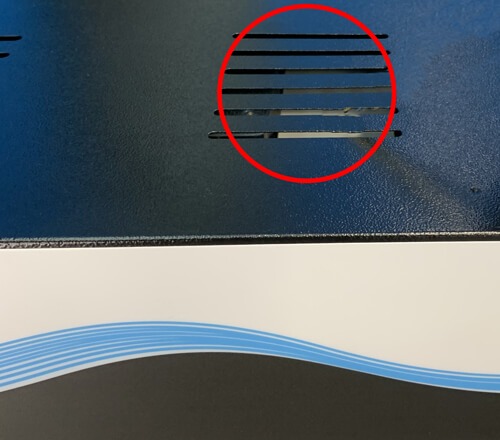

Mettre le flexible au niveau du module de ventilation.
Rompez les 2 extrémités du tube colorimétrique. Chaque pompe est généralement munie d’un système qui permet de rompre les tubes sans aucun risque.
Connectez le tube rompu à la pompe en prenant soin de vérifier que celui ci est inséré dans le bon sens. Les tubes colorimétriques portent un marquage lié à cette information.
- Procéder à l’aspiration à travers le tube colorimétrique. Vérifier le nombre de coup(s) de pompe à effectuer selon l’indication du fabricant.
- Dès dépassement du seuil de détection du tube, procéder au
changement du (des) filtre(s).
Détection de défaut de filtre avec détecteur PID
Liste du matériel nécessaire :
- Environ 5 ml d’acétone (non fourni)
- Papier absorbant (non fourni)
- Coupelle ou creuset (non fourni)
- Flexible en Tygon (fourni). Ne pas utiliser d’autres matières, tel le silicone, qui pourrait adsorber l’acétone et fausser la mesure
- Détecteur PID (non fourni).
La liste des équipements non fournis par Erlab peut être achetée auprès de différents fabricants RAE System ou leurs distributeurs agrées
Déposer les carters de protection, seulement pour les hottes et les armoires.
Mettre l’appareil sous tension
puis démarrer la ventilation.
Mettre le chemtrap H et V sous tension, la ventilation s’allume.
Imbiber un papier enroulé dans un contenant placé
à l’intérieur de votre hotte, armoire ou de votre
armoire de sécurité.
5 ml d’acétone (min 98%) par colonne de filtration.
Exemple, pour un appareil à 3 colonnes de filtration (Captair 483), imbiber 15 ml d’acétone sur du papier absorbant.
Après avoir retiré le bouchon du port de prélèvement, connecter le flexible au module de ventilation.
Après avoir retiré le bouchon du port de prélèvement, connecter le flexible au module de ventilation.
Mettre le flexible au niveau du module de ventilation.
- Connecter l’extrémité du tuyau TYGON à l’embout de prélèvement du détecteur PID
- Sélectionner le gaz à détecter « Acétone » grâce au menu du PID (voir manuel d’utilisation si nécessaire)
- Si le détecteur PID affiche une concentration supérieure à 5 ppm, procéder à un changement de filtre(s).
